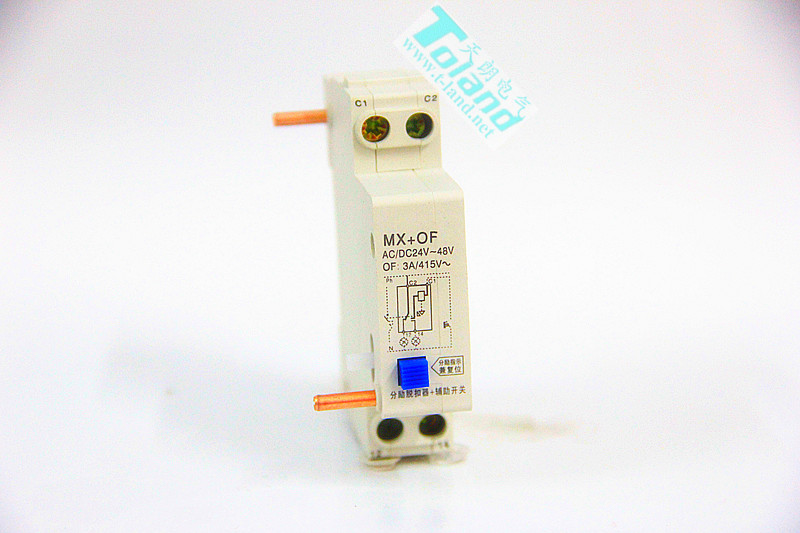

一， 分勵脫扣器原理
分勵脫扣器本質上就是一個分閘線圈加脫扣器。熱脫扣和電磁脫扣也用這個脫扣器。給分勵脫扣線圈加上規定的電壓，斷路器就脫扣而分閘。分勵脫扣器常用在遠距離自動斷電的控制上，現在用得最多的就是消防控制室切斷非消防電源。
斷路器分勵脫扣后是不能立刻遠控合閘的，也不能直接手動合閘，必須將斷路器再扣后方能合閘，這和過載等脫扣 跳閘后要再扣一樣。這就是分勵脫扣和電動操作分閘的區別。
斷路器操作把手有三個位置，除大家知道的上分下合兩個位置外，脫扣后把手將停留在中間位置。所謂再扣就是將把手從中間位置下扳到分的位置使脫扣器重新鉤住，然后才能合閘。
分勵脫扣線圈電壓種類有交流和直流，電壓大小有各種電壓等級。切斷非消防電源時用DC24V消防電源作分勵脫扣線圈電源是最方便也是最簡單的。分勵脫扣線圈只能短時間通電，時間一長就燒壞；所以在控制回路里要串接一個斷路器的常閉接點，斷路器脫扣后切斷分勵脫扣線圈的電流。
二、分勵脫扣器作用
分勵脫扣器用于遠距離操作低壓斷路器分閘控制。它的電磁線圈并聯在低壓斷路器的電源側。需要進行分閘操作時，按動常開按鈕使分勵脫扣器的電磁鐵得電吸動銜鐵，通過傳動機構推動自由脫扣機構，使低壓斷路器掉閘。
　　在一臺低壓斷路器上同時裝有兩種或兩種以上脫扣器時，則稱這臺低壓斷路器裝有復式脫扣器。
在具體使用中，分勵脫扣側重于控制，失壓脫扣側重于保護。

三、脫扣器定義
定義：與斷路器機械上相連的（或組成整體的），用以釋放保持機構并使斷路器自動斷開的裝置。（GB 10963.1-2005/IEC 60898-1:2002）
　　一般說來，傳統的雙金屬片機械式或電子電磁式脫扣器與脫扣機械部分組成整體，目前智能脫扣器則不包含機械脫扣部分，僅指控制板（即可理解為斷路器的內置“控制器”）。
　　脫扣器是配漏電保護器的，作用是當線路有漏電或人身觸電時通過零序電流互感。
脫扣器的電流的矢量和不等于零，互感器二次線圈的二側產生電壓，并經集成電路放大，當達到整定值時，通過漏電脫扣器在0.1秒內切斷電源，從而起到觸電和漏電保護作用。
　　脫扣器具有過載、斷路、漏電、欠壓、過壓、不平衡、欠頻、過頻、逆功率、相序等保護功能；還具有負載監控、實時值測量、需量測量、諧波測量、測量表設置、維護、通信、DI/DO、區域選擇性聯鎖、試驗聯鎖、LCD界面顯示等等功能。

四、脫扣器的分類　　
1.電磁脫扣器只提供磁保護，也就是短路保護，其實際上是一個磁回力，當電 電磁脫扣器流足夠大時產生的磁場力克服反力彈簧吸合銜鐵打擊牽引桿從而帶動機構動作切斷電路。
　　2.熱磁脫扣器提供磁保護和熱保護，熱保護也就是過載保護。熱保護：電流經過脫扣器時熱元件發熱（直熱式電流直接過雙金屬片），雙金屬片受熱變形，當變形至一定程度時，打擊牽引桿從而帶動機構動作切斷電路。 一般來說，電路中都用熱磁脫扣器來提供短路和過載保護，只有一些特殊場合用電磁脫扣器提供短路保護，而由其它元件（如熱繼電器）來提供過載保護。
　　3.電子脫扣器可以有以上所有功能，并可以方便地進行整定。電子脫扣器就是用電子元件構成的電路，檢測主電路電流，放大、推動脫扣機構。
五、三種脫扣器各自的優缺點　　
1.電磁脫扣器的缺點是只能提供短路保護，其優點就是成本低，壽命長，受環境影響小。
　　2.熱磁脫扣器的缺點是只能提供二段保護；動作值誤差比較大，不可以調節（現在所謂的新一代斷路器可以機械調節，但調節幅度很小，且誤差相當大）；受環境影響較大。其優點就是成本低，性能穩定，可靠性相對較高，不受電壓波動影響，壽命長，有些型號可以倒進線。
　　3.電子脫扣器的優點是其可以提供三段甚至四段保護；靈敏度高，動作值比較精確，而且可以調節；加裝通訊模塊后還可以與上位機連接，進行遠程控制；基本不受環境溫度影響。其它缺點就是成本過高，而且國貨可靠性不高，還有一般不可以倒進線。
