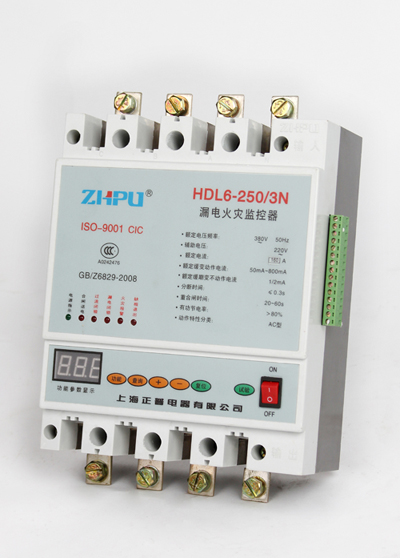

一、產品概述

本產品采用國際、國內先進電子技術和高速微處理器，將漏電、火災監控與電磁開關集成于一體，是一種多功能全自動的用電安全保護裝置，在各種故障形成階段發出聲光報警信號或迅速切斷電源，防止火災于未燃。外置煙霧探測器、聲光報警、消防聯動接口，能接受消防報警控制系統指令，遠程切斷非消防用電設備，防止火災蔓延，保護人身和財產安全。適用于民用建筑、高層建筑、體育館、會堂、劇院、電影院等公共場所供電回路的一、二級用電安全防火保護。電氣火災監控漏電保護器，按照國家GB/Z6829-2008、GB50045-95等相關標準等規定生產。

二、主要功能

1、產品集監測、報警、獨立/聯動控制等多種功能于一體。

2、具有漏電、過流、缺相、欠壓保護及聲光報警等功能。

3、具有火災煙霧探測監控保護功能。

4、具有消防聯動接口，接受消防系統的指令控制（DC24V）。

5、具有漏電流及相位自動判定功能。

6、具有保護線路漏電流達到設定值時，能迅速切斷電源并報警，且自動存儲最后一次漏電流動作值。

7、具有數碼顯示剩余電流值, 電流、電壓值。

8、漏電動作值可設定：50、100、200、300、500、800mA。　　

9、自動重合閘功能。

三、主要技術參數

1、額定電壓、頻率    380V、50Hz

2、額定輔助電壓：    220V

3、額定工作電流：    100A、160A、200A、250A ;

4、額定漏電動作電流(可設定)：50mA、100mA、200mA、300mA、500mA、800mA;

5、額定漏電不動作電流：     25mA、50mA、100mA、150mA、250mA、400mA;

6、漏電分斷動作時間：≤0.1～0.5s(可設定);

7、重合閘時間：      10～30s

8、有功節電率：      ＞80%

四、外觀及安裝尺寸

五、安裝

1、正常使用條件

1.1、環境溫度：-40℃～+50℃

1.2、相對濕度：≤90﹪

1.3、海拔高度：≤2000m

1.4、污染等級：3級

2、保護器應安裝在干燥、通風、無塵、無有害氣體，遠離磁場和無震動的地方，應垂直固定在配電箱或墻上，便于操作。

六、送電試驗

1、接線無誤方可送電試驗，打開電源開關綠色電源指示燈亮保護器合閘，0.5秒即跳閘，紅色送電指示燈滅，過10秒后，自動合閘，紅色送電指示燈亮，送電正常，進入正常運行。

2、按漏電試驗按鈕，保護器跳閘過10～30秒自動合閘。

3、當漏電、過流、等原因超過本機額定值而鎖機時，須查明鎖機原因，清除故障后，方可按復位鍵，重新啟動保護器回到正常投運。

4、本保護器不能在缺相的情況下使用，缺相后自動閉鎖本機，以保護電動機等電器產品使用安全。

七、注意事項

1、本保護器對被保護線路的相線與相線之間，相線與零線之間的觸電不能保護。

2、本保護器工作電流已整定，不能過載使用。

3、（另線）N線不得錯接或漏接，如接錯會燒毀本機。

4、保護器下側線嚴禁接地或越保護接線，嚴禁同其它線及保護器下側線相接。

5、保護器的輸入端子N、A為保護器的自身輔助電源，不得漏接。

6、保護器正常使用時，應按GB/Z6829-2008的要求每月對試驗按鈕進行動作試驗。

7、保護器有異常現象要及時退出運行，回廠維修，禁止自行拆開。
